Tubi i e cappucci saldati a ultrasuoni Kapton® HN – MT, Nomex® 410 – 464 – 864 DuPont
Classe termica H-C

I tubi spiralati e i cappucci isolanti, prodotti da Politubes, in Kapton® HN – MT, Nomex® 410 – 464 – 864 DuPont sono utilizzati per le applicazioni dove è richiesto il più elevato livello di isolamento e prestazioni termiche, meccaniche e chimiche.

La tecnica della spiralatura consiste nell’accoppiare una serie di nastri spalmati di adesivo, avvolgendoli a spirale attorno ad un mandrino ottenendo un tubolare la cui unicità è di rappresentare la somma delle caratteristiche elettriche, termiche, impregnanti e meccaniche presenti in ognuno degli strati usati.

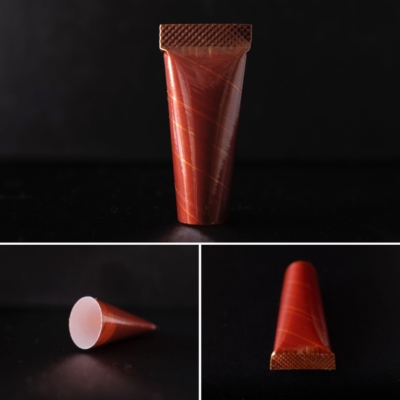

Questi prodotti in Kapton® sono progettati su misura possono essere forniti come tubi o come cappucci isolanti saldati a ultrasuoni per garantire la chiusura ermetica su un lato.

Il film DuPont™ Kapton® HN è utilizzato per applicazioni con temperature comprese tra -269°C e + 400°C.

Il poliimmide Kapton® è un materiale resistente alla fiamma.

Quando sono richieste le massime prestazioni in termini di rigidità dielettrica, dissipazione del calore e conduttività termica, consigliamo il film di poliimmide DuPont™ Kapton® MT che possiede una conduttività termica e una resistenza alla lacerazione tre volte superiori al Kapton® HN standard. Le sue proprietà di conducibilità termica lo rendono ideale per l’uso in applicazioni elettroniche e automobilistiche, come l’isolante isolante di cava degli statore nei motori a 800V.

Possono essere forniti tubi e cappucci in Kapton®:

  • Realizzati al 100% in Kapton® quando è richiesto di resistere a temperature fino a 280°C.
  • In combinazione con Nomex® 410 -464 – 864 DuPont quando è richiesto di resistere a temperature fino a 220°C, offrendo anche eccellenti proprietà di impregnazione.

Gli adesivi Politubes, accuratamente selezionati nel corso della nostra quarantennale esperienza, sono conformi a tutte le normative REACH e RoHS più aggiornate. Sono compatibili con le resine e i prodotti chimici presenti nell’applicazione finale e garantiscono il pieno mantenimento delle proprietà termiche, dielettriche, meccaniche e chimiche originali dei film utilizzati.

APPLICAZIONI
I tubi e i cappucci in Kapton® – Nomex® sono utilizzati principalmente per:

  • Isolamento di cava degli statori quando sono usati hairpin di rame nei motori da 400V e 800V.
  • Protezione e isolamento in riscaldatori anticondensa (RAC)
  • Riscaldatori
  • Riscaldatori a cartuccia
  • Resistenze elettriche
  • Elementi riscaldanti PTC
  • Guaina per alte temperature
  • Isolamento del rivestimento della scanalatura
  • Terminali dei conduttori del motore
  • Cablaggi

I nostri ingegneri sono a vostra disposizione per progettare su misura e offrire ulteriori specifiche tecniche per le vostre applicazioni specifiche all’indirizzo orders@politubes.comwww.politubes.com – Telefono +39-039-9054901 (Italia).

TUBI E CAPPUCCI IN KAPTON® – NOMEX®: SPECIFICHE TECNICHE
Diametro interno Da 1.8 a 123 mm
Spessore Da 0.05 a 0.35 mm
Lunghezza Da 6 a 6000 mm – I tubi avvolti in rotoli possono raggiungere i 1000 metri di lunghezza
Tipi di tappi isolanti disponibili
Saldato a ultrasuoni
Rigidità dielettrica Kapton® HN 25 micron 303 kV / mm – ASTM D 149 -91
Rigidità dielettrica Kapton® HN 50 micron 240 kV / mm – ASTM D 149 -91
Rigidità dielettrica Nomex® 410 – 50 micron 430 V/mil – ASTM D 149
Rigidità dielettrica Nomex® 410 – 80 micron 550 V/mil – ASTM D 149
Rigidità dielettrica Nomex® 864 – 50 micron 558 V/mil – ASTM D 149
Rigidità dielettrica Nomex® 864 – 80 micron 635 V/mil – ASTM D 149
Temperatura di servizio tubi e cappucci in Kapton®
– 70 °C a +280 °C.
Temperatura di servizio tubi e cappucci in Kapton® – Nomex®
– 70 °C a +220 °C.
Punto di fusione del Kapton®
Nessuno – ASTM E-794-85 (1989)
Temperatura di resistenza zero del Kapton®
815 °C   – Test Hot Bar DuPont

La certificazione UL del Kapton® è la n.E39505. La certificazione UL di Nomex® è la n.E34739. Politubes fornirà una scheda tecnica specifica per i tubi e i cappucci in base alle dimensioni richieste. Kapton® è un marchio registrato DuPont. Nomex® è un marchio registrato DuPont.
